Came 1200 привод комплект поставки

Состав комплекта

Привод снят с производства, замена: Came BKS12AGS

Приводы ворот откатного типа промышленного предназначения
Оборудовать системой автоматического управления тяжелые, габаритные ворота с широкими проемами можно при помощи устройств от итальянского флагманского бренда Came. У него есть серия приводов, которая была разработана для откатных ворот, устанавливаемых на объектах промышленно-общественного сектора, и с успехом используется на подобных объектах уже много лет. Оборудование из линии BK ‒ это надежные редукторы с самоблокировкой, которые известны качеством сборки всех деталей, компактностью, безотказностью и долгим сроком эксплуатации.

Came BK 1200 ‒ это привод, который устанавливается на полотно массой до 1200 кг и обеспечивает контроль доступа при проемах шириной до 20 м. Он разработан с целью использования в местах с достаточно насыщенным движением, и интенсивность 50% обеспечивает четкое стабильное функционирование системы. Встроенный управляющий блок ZBK не только поддерживает множество стандартных функций, но и позволяет подключить опциональные элементы с сухими контактами ‒ кнопки, пульты, и так далее.

Функциональные возможности
Приводы BK 1200 могут синхронизироваться между собой, если полотно состоит из двух створок, а также соединяться с системами доступа, контролирующими объект в целом. Декодерное устройство, встроенное в блок управления, позволяет открывать ворота дистанционно, с помощью разных брелков. Оно поддерживает традиционный для бренда, высокий уровень безопасности: современная электроника контролирует движение, а в случае появления препятствий ворота заблокируются, все команды перестанут выполняться. Came BK 1200 поддерживает опцию «пешеходного стопа», что дает возможность частично приоткрыть полотно при необходимости прохода человека.

Зона общего проезда дополнительно освещается лампой, которая включается/выключается автоматически. При перебоях с питанием ворота можно разблокировать ручным способом. Для этого в BK 1200 используется Practico System ‒ это запатентованная разработка производителя, позволяющая максимально сэкономить время и избавляющая от необходимости подолгу искать ключи. Привод может работать не только с однофазным, но и с трехфазным током: в последнем варианте мощность и усилие будут значительно выше. Оборудование защищено прочным корпусом, изготовленным из алюминиевого сплава, нетребовательно к обслуживанию, способно долго и стабильно работать.

Диапазон рабочих температур, °С: от — 20 до +55

Интенсивность использования, %: 50

Скорость открывания, м/мин: 10,5

Монтаж автоматики: 10 500 руб.

Монтаж сигнальной лампы / антенны / панели управления: 1 000 руб.

Монтаж фотоэлементов (комплект): 1 000 руб.

Монтаж стоек под фотоэлементы (2 шт.): 1 200 руб.

Монтаж ключа-выключателя: 400 руб.

Демонтаж старой автоматики (при необходимости): 1 500 руб.

Совмещение автоматики различных производителей: 800 руб.

* стоимость прокладки кабеля приведена на странице монтаж
** в таблице приводятся расценки на стандартный объем монтажных работ, дополнительные работы и их стоимость обсуждаются отдельно после выезда монтажника на объект

Источник

Came 1200 привод комплект поставки

CAME Cancelli Automatici S.p.A. является одной из старейших европейских специализированных компаний, занимающихся разработкой и производством автоматики для ворот, автоматических шлагбаумов и дверей. Бизнесу компании уже более 40 лет.

CAME BKS12AGS / BK1200/ Комплект COMBO «CLASSICO»

Состав комплекта

• Привод 230В для откатных ворот BKS12AGS.
• Встроенный блок управления ZBX6N
• Радиоприемник встраиваемый
• Брелок-передатчик 4-х канальный с динамическим кодом 1 шт.
• Фотоэлементы / передатчик, приемник

Описание товара

BK NEW- это автоматический привод для промышленных откатных ворот с напряжением питания в 230 В и 400 В.

Мы полностью обновили корпус привода, при этом сохранив все его ценности, добавили новый блок управления, который отличает привод от конкурентов и расширяет его возможности.

Достоинства привода не ограничиваются, надежностью, безопасностью и долговечностью, они дополняются технологией CAME Connect, которая позволяет управлять всеми вашими автоматическими устройствами через единое приложение на смартфоне, планшете или ПК. Кроме того, в случае необходимости, ваш установщик сможет быстро удалённо диагностировать и настраивать смонтированные приводы.
Антрацитовый серый цвет, окрашенная алюминиевая основа и классический корпус прекрасно сочетаются вместе и дают жизнь новому BK .

Автоматика имеет встроенный блок управления с энкодером, который постоянно контролирует движение ворот и гарантирует безопасность

Новые приводы CAME BK NEW оснащены регулируемыми опорами, которые позволяют осуществить тонкую настройку под особенности опорной поверхности и зубчатой рейки со стороны ворот.

Новые BK имеют возможность запоминать до 250 пользователей и удалять каждого из них в отдельности.
Ещё одно главное преимущество привода – возможность легко установить новый привод на место отслужившего свой срок старого привода.

Источник

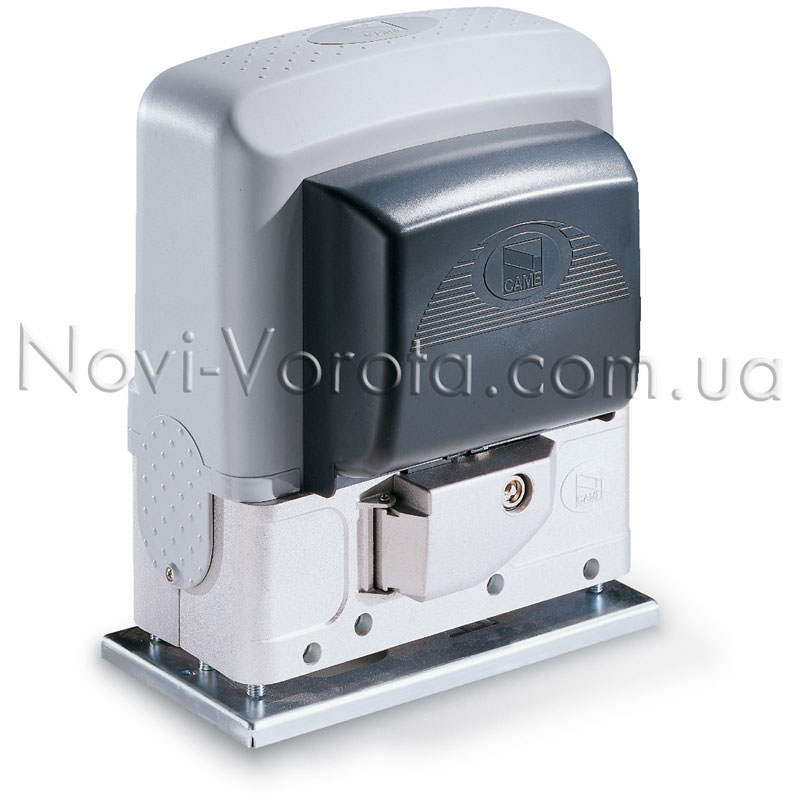

Привод Came BK 1200

Автоматика Came BK-1200 – мощный итальянский электропривод для откатных ворот весом до 1200 кг и шириной проезда до 20м.

Для автоматизации откатных ворот кроме электропривода обязательно нужны зубчатая рейка и любая система для подачи команд, поэтому в базовый комплект мы включаем 4 м стальной рейки с модулем зубьев М 4 и два пульта дистанционного управления, поскольку в блоке управления привода встроен радиоприемник, настроенный на расшифровку их сигналов.

Расширенный комплект кроме обязательных элементов содержит резервную систему управления воротами и аксессуары для безопасной работы автоматики.

Базовая комплектация автоматики Came BK-1200:

Электропривод BK-1200 со встроенным

блоком управления ZBK,

интегрированным радиоприемником AF43S,

монтажным набором и механическими

Зубчатая рейка из оцинкованной стали

с модулем М 4 (009CGZS12)

Пульт дистанционного управления

двухканальный TOP-432 EЕ

Расширенная комплектация автоматики Came BK-1200:

Электропривод BK-1200 со встроенным

блоком управления ZBК,

интегрированным радиоприемником AF43S,

монтажным набором и механическими

Зубчатая рейка из оцинкованной стали

с модулем М 4 (009CGZS12)

Пульт дистанционного управления

двухканальный TOP-432 EЕ

Механизм для перемещения откатной створки весом до 1200 кг при ширине проема до 20,0 м ВК-1200 выпускает компания CAME GROUP на собственных производственных площадях, расположенных в Италии. В этом обзоре я расскажу о реальных пределах использования данной модели и ее назначении, а также поделюсь секретами опытных монтажников как правильно выбирать воротное оборудование.

Возможно, Вы настроились найти краткую характеристику модели и не хотите читать подробное ее описание, тогда переходите сразу к разделу с выводами, а если возникнут вопросы, откроете соответствующий блок или позвоните специалисту, который расскажет обо всем, что Вас интересует. Можно оставить в форме контактный номер, тогда наш инженер вскоре сам наберет Вас.

Консультации эксперта посетителям нашего сайта предоставляются бесплатно – это подарок, который ни к чему Вас не обязывает. Консультируют только инженеры-монтажники воротных систем, поэтому можете не переживать, что навязчивый продавец начнет «тулить» Вам свой товар или что-то рекламировать.

Технические характеристики CAME ВК-1200

Возможно, не все понимают такую характеристику, как «степень защиты корпуса» — это международная классификация уровня защиты внутренних узлов и механизмов привода от попадания твердых предметов и влаги. IP 54 говорит о пылезащищенности (не полной пыленепроницаемости) и защите от брызг (не струй) с любого направления, например, из-под колес машины.

Почему рекомендуемые максимальные габариты ворот (вес и длина створки) вдвое меньше указанных производителем я расскажу в разделе о пределах применения воротной техники, электрические и мощностные параметры прокомментирую в блоке о мотор-редукторе, а назначение автоматики исходя из интенсивности ее использования в соответствующем разделе.

Комплектация автоматической системы: обязательные и рекомендуемые элементы

Как уже отмечалось в начале этой статьи, есть обязательные элементы для автоматизации откатных ворот, и рекомендуемый комплект для комфортной и безопасной их эксплуатации.

В обязательный комплект входят:

• электропривод;
• зубчатая рейка;
• устройство для управления.

Электропривод со встроенным блоком управления ZBК, интегрированным радиоприемником AF43S, кронштейнами механический концевых выключателей, монтажным комплектом с монтажным основанием и ключами для разблокирования автоматики вручную производитель поставляет в фирменной картонной коробке:

Упаковка из плотного картона с качественной неброской полиграфией характерного для бренда Came дизайна – так пакуется профессиональная автоматика, не предназначенная для реализации через супермаркеты. Надписи на нескольких языках сообщают, что это автоматика для откатных ворот сделанная в Италии компанией CAME GROUP.

Внутри упаковки кроме привода есть отдельная коробка с крепежными болтами, механическими концевиками, ключами для разблокирования вручную, а также инструкцией по монтажу и эксплуатации техники. Все элементы сделаны качественно.

Корпус электропривода выполнен из алюминия, литого под давлением (не пластик!), дополнительно покрытого краской в классическом сочетании серого и черного цветов (они не выцветают со временем). Все края идеально обработаны, крышки плотно подогнаны – класс защиты IP 54 сомнений не вызывает.

Зубчатая рейка не является непосредственно элементом автоматики – она служит для преобразования вращательного момента электродвигателя в поступательное движение створки за счет сцепления своих зубцов с зубьями внешней шестерни привода:

Торчащая из корпуса привода пружинка – это элемент механической системы концевых выключателей, о которой я расскажу в отдельном блоке. Зубчатая рейка крепится к створке болтами, которые идут с ней в комплекте.

Компания CAME GROUP выпускает рейки стальные и капроновые, но для эксплуатации в нашей стране пластик не подходит – его рабочая температура ограничена диапазоном от -20°С до +60°С, за пределами которого свойства полимеров могут изменяться. Если температура «за бортом» опустится ниже, пластмасса может стать хрупкой, и стальная внешняя шестерня «проредит» ей зубья за один маневр, а при нагреве под прямыми солнечным лучами до более высокой, чем положено температуры, пластик может размягчиться и потерять под нагрузкой первоначальную форму.

На самом деле к производителю при выборе рейки привязываться не обязательно – достаточно совпадения модуля зубьев (в данном случае это М 4). Мы комплектуем автоматику стальной оцинкованной зубчатой рейкой с подходящим модулем, поставляемой в метровых отрезках – так ее удобнее транспортировать и крепить к створке.

В базовый комплект включено 4 м рейки, и этого достаточно для трехметрового проезда, а если Ваши ворота шире, можно добрать нужное количество кусков. Дополнительный метр необходим чтобы дотянуться до привода, который устанавливается не в самом проезде, а с одной стороны от него.

Устройство для управления воротами можно выбирать – это могут быть стационарные устройства или радиоуправление от пульта-передатчика на встроенный в блоке управления приемник. Мы включаем в комплект два радиобрелока TOP-432 EЕ, но производитель предлагает и другие модели.

Количество кнопок на пульте соответствует доступному количеству каналов, и на каждую из них можно прописать либо отдельную команду, либо управление другой автоматической системой (кроме откатных ворот еще гаражными или шлагбаумом, например). Бренд CAME выпускает двух- и четырех канальные модели (пульт TOP-432 EЕ двухканальный).

Предлагаемая модель имеет фиксированный код, то есть, в память приемника Вы записываете первый передатчик, а от него можете программировать неограниченное количество таких же пультов. Сигнал их будет постоянным, поэтому скопировать его код-грабберу не составит особого труда.

Если для Вас это проблема – берите пульты с «плавающим» кодом, которые каждый раз излучают внешне иной сигнал. Такие передатчики не клонируются – каждый записывается в память приемника отдельно, поэтому количество их ограничено. Если нужно большое количество пультов, можно установить внешний приемник.

В качестве резервной системы для управления воротами чаще всего используются обычные ключи-выключатели SET-E с корпусом из алюминиевого сплава и цилиндром замка DIN или же кодонаборные панели (клавиатуры). Они устанавливаются стационарно.

Автоматика Came ВК-1200 предназначена для тяжелых ворот, поэтому установку аксессуаров безопасности тоже можно назвать обязательной. Для этого в расширенной комплектации предлагаются сигнальная лапа и фотоэлементы.

Фотоэлементы – это парные датчики, которые устанавливаются в створе ворот с двух сторон. Один из них (светодиод) излучает инфракрасный сигнал, а второй (фотодиод) его принимает. В результате между ним образовывается невидимый человеческому глазу луч, разрыв которого дает сигнал блоку управления на остановку движения ворот, а если они закрывались, на обратный ход (реверс).

Мы предлагаем модель Came DIR 10 или беспроводную модель DBC01, но максимальная дальность их действия составляет 10 м, а если Ваш проем шире, подойдут фотоэлементы DELTA-E с беспотенциальными контактами, которые имеют максимальную дальность действия 20 м.

DIR 10	DELTA-E	DBC01

Датчики крепятся на любую поверхность в самом проезде, например, на опорные столбы, или же устанавливаются на специальных алюминиевых стойках на некотором удалении от ворот – в этом случае они среагируют немного раньше.

Инфракрасные детекторы являются единственной системой обнаружения препятствий, которая останавливает ворота не после того, как створка зажмет кого-то или что-то (автомобиль, например), а именно предотвращают этот удар, поэтому если у Вас тяжелое полотно, эта система может спасти от серьезных проблем.

Сигнальная лампа – это проблесковый маячок, который сопровождает работу автоматики световым сигналом. Модель Came ВК-1200 может быть установлена на ворота с несколькими независимыми пользователями (небольшой офис, дом на несколько хозяев), соответственно, пульт дистанционного управления может быть не только у Вас, и если Вы видите открытые ворота, лампа даст понять: можно проезжать или кто-то другой запустил двигатель, и створка закрывается.

Мы включаем в расширенный комплект лампу KLED и радиоантенну TOP A433N, которая к ней крепится и увеличивает радиус действия пультов-передатчиков до 200 м.

Логика работы сигнальной лампы настраивается на «предварительное мигание», то есть, она начинает сигнализировать о включенной автоматике за пару секунд до начала движения ворот.

Доукомплектовать автоматическую систему можно стойками для фотоэлементов или электрозамком, который будет служить дополнительной фиксацией в закрытом положении для длинной створки, а можно заменить брендовые аксессуары более дешевыми аналогами китайского производства. На работу автоматической системы это никак не повлияет, но общую стоимость комплекта снизит. Если интересно – наш менеджер предложит доступные варианты проверенного качества.

Критерии правильного выбора оборудования

Подавляющее большинство пользователей при выборе автоматики руководствуются только максимальными габаритами ворот, указанными производителем в технических характеристиках модели. Некоторые обращают внимание на известное имя бренда или же наоборот, выбирают модель подешевле.

Все эти критерии имеют место быть, но для специалистов не являются ключевыми, поскольку долго и безотказно будет служить Вам оборудование, подобранное по следующим параметрам:

• правильное назначение электропривода;
• реальные пределы применения модели;
• достойное качество фурнитуры для откатной конструкции;
• достаточность мощности электродвигателя;
• надежность редуктора;
• простота блока управления;
• подходящая система концевых выключателей.

Назначение модели в согласно ее расчетной интенсивности

В таблице с техническими характеристиками привода Вы видели показатель интенсивности его использования и для модели Came ВК-1200 этот показатель составляет 50%. Он демонстрирует расчетное соотношение допустимого времени работы двигателя и обязательного периода его простоя для остывания, выраженное в процентах. То есть, данная модель должна отдыхать не меньше времени, чем она работала.

Принято условно считать автоматику с интенсивностью использования до 40% бытовой, а с использованием 70-100% — промышленной.

Чисто «бытовые» модели предназначены для автоматизации ворот частного дома или дачи, где ее пользователями выступает одна семья, поскольку такие приводы имеют ограничения по времени непрерывной работы (4-10 минут), но в частном секторе ворота открываются и закрываются пару раз в день, соответственно интенсивности 20-40% абсолютно достаточно.

Промышленная автоматика разрабатывается для автоматизации проездов с более значительным машинопотоком, поэтому такие приводы могут не перегреваясь открыть/закрыть ворота сотни и даже тысячи раз в день, а самые интенсивные из них остывают во время проезда транспорта.

Стоимость техники прямо пропорционально зависит от ее интенсивности – чем больше процентов, тем выше цена, поэтому выбирать модель следует исходя из реальной потребности Вашего проезда, поскольку как «недобор», так и «перебор» чреваты переплатой.

Если интенсивность окажется недостаточной, двигателю придется работать с постоянными перегрузками, что значительно сократит срок его службы – расчетный ресурс до планового техобслуживания воротной техники на предмет износа ее деталей составляет 6 месяцев или определенное количество рабочих циклов, которых в бытовые модели конструкторами закладывается гораздо меньше, чем в промышленные.

Моторы приводов Came оснащены термозащитой, которая отключает их при нагреве до 150°С, поэтому автоматика не сгорит от перегрева, но рабочий ресурс в таком режиме эксплуатации будет израсходован за пару месяцев, хотя его могло бы хватить на пару десятков лет.

Однако устанавливать промышленную модель на бытовые ворота тоже нерационально – Вы не будете использовать ее интенсивность, но при покупке привода просто переплатите за ненужные возможности.

Электропривод Came ВК-1200 имеет интенсивность 50%, то есть ни к бытовым, ни к промышленным моделям он не относится – это некий «полупромышленный» вариант, рассчитанной на ворота небольшого офиса или дома на несколько семей. За условный час двигатель может работать не более 30-ти минут (даже с перерывами), и столько же времени ему нужны для остывания.

Если Ваши ворота не требуют более интенсивной автоматики, при соблюдении всех прочих условий эксплуатации этот привод будет служить Вам «верой и правдой» десятки лет и не потребует ни ремонтов, ни особого ухода.

Если же Вам сложно определиться с необходимой интенсивностью автоматики для своих ворот, наш инженер в рамках бесплатной консультации поможет ее рассчитать, а если нужно, порекомендует оптимальное оборудование.

Пределы применения привода

Согласно паспортных характеристик электропривода Came ВК-1200 он предназначен для ворот весом 1200 кг при ширине проезда до 20 м, но это именно максимальные габариты ворот, а не приемлемые для установки данной модели.

Дело в том, что максимальные показатели любой техники являются характеристиками ее возможностей без учета влияния каких бы то ни было еще факторов, а если таких параметров два и более, они не учитывают влияние друг друга. То есть, нагрузки от веса ворот и их площади нужно сложить, соответственно, ворота весом 1200 кг и длиной 20 м привод не потянет – следует соблюдать разумный баланс.

Кроме собственных веса и площади створки нагрузками являются снег и лед, которые могут значительно увеличить массу полотна, задержавшись на его поверхности, а если ворота примерзнут, приводу потребуется приложить дополнительное усилие чтобы сорвать их и начать движение.

Ветер на откатную конструкцию оказывает меньшее влияние чем на распашную, но тяжелый ход полотна может повлиять на работу привода очень сильно – попробуйте открыть и закрыть свои ворота вручную, и сразу поймете насколько легко они идут. В идеале даже тяжелая створка должна плавно покатится от небольшого усилия, а если это не так, нужно отрегулировать ворота.

Причиной тугого хода зачастую является плохая фурнитура: по горбатому профилю кривые колеса не могут перемещаться плавно.

Если отрегулировать ворота не удалось, фурнитуру придется заменить – автоматика не рассчитана на такие «жестокие» условия эксплуатации. О правилах и критериях подбора фурнитуры можно прочесть в специальном разделе данного сайта (ссылка), а если хотите, можете обратится за бесплатной консультацией по этому вопросу к нашему специалисту.

Сегодня на рынке есть комплекты отечественных производителей с ровной направляющей правильной геометрии из стали с повышенным содержанием углерода, надежными роликовыми опорами с металлическими роликами и качественными подшипниками, причем достаточно недорого ( фурнитура Світ Воріт).

Таким образом, реальными пределами применения автоматики можно назвать совокупность условий, в которых техника будет работать без перегрузок. То есть, необходимо выдержать баланс между весом створки и ее площадью, при этом весом следует считать не собственную «чистую» массу полотна, а со всеми «зимними довесками», присущими Вашей конструкции, и с некоторым запасом мощности на форс-мажорные обстоятельства, вроде примерзания створки.

Для нивелирования этих дополнительных нагрузок мы рекомендуем уменьшить указанные производителем максимальные габариты ворот вдвое, и подбирать привод исходя из «рекомендуемых максимальных» массы и длины створки, а не из «максимальных паспортных».

Электропривод Came ВК-1200 будет работать без перегрузок на воротах весом до 600 кг длиной до 10 м, но если Ваш проезд не настолько широкий, створка может быть тяжелее, и наоборот. В этом случае пользоваться автоматикой Вы сможете десятки лет.

Если сомневаетесь, что правильно определили допустимый баланс веса и длины створки с учетом дополнительных нагрузок для своей воротной конструкции, наш инженер поможет рассчитать консолидированную нагрузку и если понадобится, порекомендует оптимальную модель привода.

Реальные мощность двигателя и надежность редуктора

Электродвигатель привода Came ВК-1200, как и сама автоматика, питается от переменного тока напряжением 230 В. Он передает крутящий момент через винт на своем валу (червяк) на внутреннюю шестерню редуктора, которая соединена вторичным валом (валом редуктора) с внешней шестерней, которая видна с тыльной стороны привода. Этот узел составляет силовой блок автоматики – мотор-редуктор.

Под крышкой корпуса привода кроме него мы видим пусковой конденсатор на 25 мкФ, понижающий трансформатор для преобразования тока, идущего на периферийные устройства, механическую систему концевых выключателей (узел с пружинкой) и с обратной стороны видны клеммы платы блока управления.

Двигатель мощностью 380 Вт выглядит внушительно – он тяжелый и массивный, на стальном валу размещен червяк из закаленной стали:

Специалисты определяют возможности мотора не по указанному в паспортных характеристиках значению мощности, а в первую очередь именно по габаритам движка, поскольку здесь прослеживается прямая зависимость: чем крупнее и тяжелее мотор, тем большее усилие он способен создать.

Дело в том, что параметр мощности нельзя назвать статичной величиной – она соответствует потребляемому току, поэтому на холостом ходу это будет одна цифра, а под нагрузкой потребление тока увеличится и мощность тоже, соответственно, это будет совсем другая цифра.

В технических характеристиках Came ВК-1200 производителем указано максимальное потребление тока 3,3А, значит предельную мощность можно рассчитать, как произведение силы тока и напряжения питания двигателя:

3,3 А х 230 В = 759 Вт.

Производитель указал 380 Вт, то есть не максимальную мощность, а номинальную. Ориентироваться в технических характеристиках модели лучше не на показатель мощности, а на параметры тягового усилия (измеряется в Ньютонах) или крутящего момента (измеряется в Ньютон-метрах). В данном случае это 850Н и 31 Нм.

Тяговое (толкающее) усилие 850 Н соответствует 86,7 кгс (килограмм-силы), а крутящий момент (сила, с которой вращается вал двигателя) 31 Нм соответствует 3,16 кгс м. Эти цифры говорят о значительных возможностях электродвигателя и можно быть уверенным в его способности перемещать створку весом 1,2 тонны. Косвенно о мощном моторе свидетельствует и емкость пускового конденсатора – 25 мкФ внутри слабой техники для ворот не встречается.

Инженерам нашего сервисного центра за долгие годы работы приходилось видеть «внутренний мир» множества моделей воротной техники, но никогда еще не встречали внутри маломощного привода серьезный редуктор – все производители умеют считать деньги.

Изготовление металлических шестерен – процесс дорогостоящий и длительный, поскольку каждую из них после литья необходимо обработать на токарном и фрезерном оборудовании, а станки с ЧПУ стоят сотни тысяч долларов, оплата труда квалифицированного европейского рабочего тоже достойная, в то время как пластиковые детали просто штампуются в пресс-формах и не требуют дальнейшей обработки.

Таким образом, металлический редуктор всегда свидетельствует о мощном моторе – слабенький редуктор просто не «переварит» большого усилия. В редукторе Came ВК-1200 внешняя шестерня выполнена из закаленной стали, а внутренняя из технополимера (фторопласт — антифрикционный, термостойкий полимер).

Как правило, мы не рекомендуем брать автоматику с полимерными деталями в редукторе, но автоматику производства CAME GROUP можно назвать «исключением, подтверждающим правило» — еще ни разу никто не пожаловался на поломку привода Came по причине выхода из строя этой детали. Видимо, данный производитель знает рецепт «бессмертия» технополимера.

На валу редуктора внутренняя шестерня закреплена жестко – она не может свободно прокручиваться (только вместе с валом), что обеспечивает блокировку привода при отключенном двигателе. Это значит, что автоматические ворота невозможно перемещать вручную, когда мотор-редуктор отключен, поэтому замок для их запирания не требуется. Электрозамок устанавливают для фиксации длинной створки в закрытом положении не для запирания, а чтобы снять нагрузку с автоматики.

Если открыть ворота вручную потребуется Вам, на приводе есть специальный механизм для разблокирования, ключи для которого найдете в коробке с автоматикой.

Статистика поломок автоматики производства CAME GROUP составляет меньше 1% — это супернадежная техника. Для сравнения: статистика до 10% считается хорошим показателем, поскольку есть и 30%.

Реальная мощность двигателя ВК-1200 и надежность его редуктора сомнений не вызывают. Если эксплуатировать эту технику в пределах использования, она прослужит Вам десятки лет и не потребует ремонта.

Функциональность блока управления

Блок управления привода ВК-1200 встроен внутрь корпуса и закрыт отдельной крышкой:

Печатная плата ZBК расположена вертикально – это гарантирует ее от повреждения конденсатом или пылью. Настраивать удобнее лежащую горизонтально плату, но на ней со временем непременно соберется пыль и в «союзе» с конденсатом, который во время работы мотора образуется под крышкой вследствие разницы температур, эта «грязевая ванна» приводит к окислению токопроводящих дорожек, поэтому вертикальное расположение надежнее.

Претензий к качеству блока управления нет – клеммы добротные, кабельные каналы имеют достаточную ширину для пропуска толстых проводов. Многофункциональная плата обеспечивает возможность настроить работу автоматики в соответствии с конкретными условиями работы, но ее настройки хранятся в электронной памяти, поэтому необходим стабилизатор напряжения, иначе они могут обнулиться вследствие скачка напряжения.

Основные функции платы управления ZВК:

• пошаговый режим управления: «Открыть-Закрыть», «Открыть-Стоп-Закрыть-Стоп»;
• возможность регулирования необходимого усилия;
• открывание в режиме закрывания (когда ворота открываются, другой пользователь не сможет их закрыть);
• регулировка времени автоматического закрывания ворот (1-150 секунд);
• регулировка времени работы (1-14 сек);
• для пропуска пешехода ворота можно открыть частично, и не ждать пока они полностью откроются, а потом закроются;
• функция «стоп» позволяет остановить ворота с пульта;
• включение замедления по концевым выключателям;
• функция «Master» и «Slave» для синхронной работы двух встречных приводов (для самых широких проездов);
• предварительная световая сигнализация перед открытием и закрытием ворот;
• можно настроить функцию дополнительной подсветки ворот (при плохой видимости);
• встроенный радиоприемник AF43S позволяет использовать неограниченное количество пультов-передатчиков;
• функция «фототест» перед началом движения проверяет исправность фотоэлементов.

Самостоятельное программирование платы управления возможно, но клеммы не промаркированы, поэтому придется каждый раз заглядывать в инструкцию Наши монтажники в ходе предпродажной подготовки устанавливают базовые настройки, поэтому автоматика придет к Вам уже готовой к работе. Если понадобится корректировка – наш специалист проконсультирует в телефонном режиме.

Концевые выключатели

Электропривод Came ВК-1200 оснащен механической системой концевых выключателей, которые останавливают движение створки и отключают двигатель, когда ворота полностью открываются и закрываются.

Эта система состоит из двух металлических кронштейнов, которые крепятся по краям зубчатой рейки и узла внутри привода, в котором обычная стальная пружинка заключена между двумя микрокнопками.

Когда один из кронштейнов на рейке упирается в пружинку, она отгибается и нажимает на соответствующую микрокнопку, размыкая реле. Блок управления получает сигнал «приехали» и останавливает двигатель.

Это самая простая и дешевая из существующих система парковки откатных ворот. Она безотказно работает, но в сильный мороз есть опасность примерзания пружинки и микрокнопок, что может «ввести в заблуждение» блок управления – если реле разомкнуто, он считает маневр завершенным и не запускает двигатель. Если же автоматика начнет движение и сорвет примерзлую пружинку, она может сломаться.

В таком случае узел следует отогреть, и обычно для этого используется обычный электрофен. Кроме того, если на зубчатой рейке есть снег или лед, они могут отгибать пружинку вместо кронштейнов, после чего ворота остановятся не достигнув конечной точки, поэтому перед началом работы рейку нужно очистить.

После этих нехитрых манипуляций автоматика будет нормально работать. Если Вас это смущает – выбирайте модель с магнитной системой концевиков, у которой роль кронштейнов на рейке выполняют два разнополюсных магнита, а вместо пружинки с микрокнопками в корпусе привода установлены два магнитных датчика (герконы), каждый из которых улавливает поле определенной полярности. Такая система несколько дороже механической, но в зимнее время сбоев не дает.

Если хотите, наш специалист предложит подходящую для Ваших ворот модель автоматики с магнитной (бесконтактной) системой.

Выводы и рекомендации:

Привод Came BK-1200 разработан компанией CAME GROUP для автоматизации откатных ворот весом до 1200 кг при ширине проезда до 20 м, но это максимальные габариты ворот, а не приемлемые для установки данного оборудования. Каждый граничный параметр создает собственную нагрузку, которые нужно суммировать, поэтому следует придерживаться баланса межу ними: чем тяжелее Ваше полотно, тем меньшей может быть его длина, или наоборот.

Кроме того, учесть необходимо и все дополнительные нагрузки, характерные для Ваших ворот (массу снега и льда, которые могут налипнуть на створку зимой, и легкость хода ворот). Для нивелирования влияния всех имеющихся нагрузок рекомендуется уменьшить вдвое указанные производителем в паспортных характеристиках габариты ворот, то есть, привод BK-1200 будет работать без перегрузок на воротах весом до 600 кг с шириной проезда до 10 м, а если проезд не настолько широкий, вес створки может быть больше (или более легкая, но длинная створка).

По назначению модель Came BK-1200 можно отнести к «полупромышленной» автоматике, которая подойдет как для ворот в частном секторе, так и для небольшого офиса, предприятия или дома не несколько семей – интенсивность использования 50% требует столько же времени для остывания мотора, сколько он работал.

Двигатель привода достаточно мощный для работы с тяжелыми воротами, а при необходимости ему хватит сил сорвать примерзлую створку или противостоять сильному порыву ветра.

Редуктор червячного типа надежен, несмотря на использование технополимера для изготовления ведущей (внутренней) шестерни. Внешняя шестерня сделана из закаленной стали. Статистика поломок автоматики CAME составляет не более 1% и на рынке это самый лучший показатель на сегодня.

Блок управления встроен внутрь корпуса, электронная плата многофункциональна и позволяет корректировать необходимое усилие, а также настраивать удобный для себя режим работы. Во избежание обнуления программных настроек рекомендуется установить стабилизатор – у нас случаются скачки напряжения, а итальянские конструкторы свою технику на это не рассчитывают.

Концевые выключатели механического типа могут некорректно работать в условиях морозной и снежной зимы, но это не значит, что автоматику нельзя использовать – если узел примерзнет его просто нужно будет отогреть, а также очистить зубчатую рейку от снега и льда.

Компания CAME имеет официальное представительство в Киеве, а также собственный сервисный центр, что гарантирует постоянное наличие любых запчастей и комплектующих, а также возможность обслуживания оборудования по гарантии (24 месяца).

Электропривод ВК-1200 – это мощная и надежная автоматика, поэтому если данная модель подходит для Ваших ворот по всем параметрам, можете смело брать – не подведет. Если же есть сомнения, наш инженер рассчитает консолидированную нагрузку Ваших ворот и поможет определить нужную Вам интенсивность использования, а в случае необходимости порекомендует подходящее оборудование.

Почему приобрести электропривод Came ВК-1200 выгодно именно у нас:

• 1. Мы официальный дистрибьютор компании Came, потому предложим Вам ту же цену, за которую Вы приобрели бы автоматику непосредственно на заводе-производителе, без единой копейки наценок или накруток, при этом за доставку из Италии с нами платить не придется.
• 2. Бесплатно установим базовые настройки платы управления привода, что позволит Вам смонтировать и подключить автоматику самостоятельно, сэкономив 50 € на оплате услуг специализированной организации.
• 3. Пришлем в подарок нашу авторскую инструкцию по установке автоматического оборудования откатных ворот своими руками – с ней Вы гарантированно сможете это сделать.
• 4. Предоставим бесплатные консультации опытных инженеров-монтажников при выборе модели, комплектации системы, самостоятельному ее монтажу и во время дальнейшей эксплуатации.
• 5. Организуем доставку до удобного Вам отделения транспортной компании, которые сегодня работают даже в самых маленьких городах. После согласования заказа отправка осуществляется в течение одного дня.5. Организуем доставку до удобного Вам отделения транспортной компании, которые сегодня работают даже в самых маленьких городах. После согласования заказа отправка осуществляется в течение одного дня.
• 6. Не требуем предоплаты – можно расплатится при получении посылки, предварительно проверив ее комплектность.
• 7. Если хотите сэкономить на изготовлении откатных ворот – при покупке фурнитуры мы подарим Вам чертеж Ваших ворот со всеми размерами и спецификацией, что поможет купить ровно столько материалов, сколько нужно.
• 8. Любое оборудование, рекомендуемое нашими специалистами, Вы сможете обслуживать в нашем сервисном центре как в гарантийный период, так и по его истечении.

Если у Вас остались (или появились) вопросы о воротах или их автоматизации – наш эксперт готов предоставить консультацию в телефонном режиме.

Доставка товаров для ворот по всей Украине с оплатой при получении

стоимость доставки зависит от тарифов транспортной компании, которую вы выберите.

Доставляем компаниями Новая Почта, САТ или Деливери

• Доставка курьером по Киеву и в радиусе 15 км от Киева — от 500 грн до 700 грн.
• Доставка каркаса — от 1200 грн до 1400 грн

Источник

Вам также может понравиться

Где находится датчик холостого хода в Шкода Октавия А5: подробная информация

    Шкода октавия а5 датчик холостого хода

095

Устройство ввода графических данных в виде рукоятки с датчиком напряжения

    Что является устройством ввода графических

087

Почему возникает низкий уровень сигнала в цепи датчика и как это влияет на работу

    Что означает низкий уровень сигнала в

087

Последствия отключения датчика педали сцепления

    Что будет если отключить датчик педали

089
