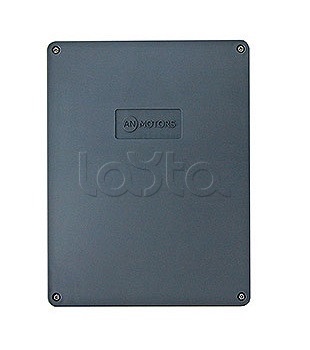

Cusd 1 блок управления для приводов распашных ворот

AN-Motors CUSD-1

Блок управления для приводов серии ASW для распашных ворот.

Технические характеристики:

Производитель	AN-Motors (Китай)
Страна производства	Китай
Срок гарантии	2 года
Габариты упаковки, мм.	1 место (210x266x75)
Вес упаковки, кг	1.20

Все характеристики

Запрос оптовой цены
Доставляем транспортной компанией, в Ваш город. Отправка товара в течении двух дней

КАТАЛОГ ТОВАРОВ

Уникальная, огромная база товаров, найдется всё

Остались вопросы о товаре?

позвоните или напишите нам

Блок управления CUSD-1 для приводов серии ASW для распашных ворот An Motors (Ан Моторс)

Блок управления не встроенный, устанавливается снаружи рядом с электроприводом. Необходимый элемент при установке автоматики. При помощи блока управления происходит подключение всех аксессуаров, самих приводов, а также сама работы всех систем.

Блок управления AN-Motors CUSD-1 оснащен достаточным функциональным набором: четыре режима роботы привода; встроенный приемник и внешняя антенна (позволяет увеличить радиус действия пультов дистанционного управления); возможность подключения системы фотоэлементов; функция фото-тест (перед началом любого движения, блок управления автоматически проверяет работу всех подключенных фотоэлементов, и если все работает как надо, ворота приводятся в движение); возможность подключения сигнальной лампы; плавный старт и плавная остановка (уменьшение скорости привода во избежание сильного рывка при открывании и закрывании ворот, позволяет воротам работать плавно и бесшумно); режим калитки; регулировка времени работы и усилия каждого из приводов; автоматическое закрывание; обнаружение препятствий.

Питание, В: 230
Потребление тока, А: 5
Радиоприемник: Встроенный
Количество приводов: 2
Максимальная мощность и ток двигателей, Вт; A: 2000Вт; 2А
Максимальный выход вспомогательного оборудования, В; А: 24В; 0,8А
Максимальное напряжение и мощность индикатора открытых ворот, В; Вт: 24В; 2Вт
Максимальная напряжение и мощность электрозамка, В; Вт: 24В; 2Вт
Максимальная мощность мигающей лампы, Вт: 100
Выход фототеста, В; А: 24В; 0,8А
Время работы, с: 3-40
Время паузы, с: 1-99
Время задержки открывания, с: 1-10
Время задержки закрывания, с: 1-10
Время предварительного мигания, с: 3
Аварийный источник питания: Нет
Класс защиты, IP: 54
Диапазон рабочих температур, °C: от -20 до +50

Источник

CUSD-1 блок управления

Обычно отгружается в течение:

—> Для линейных и рычажных автоматических приводов распашных ворот.

CUSD-1 блок управления для приводов серии ASW для распашных ворот.

Описание блока управления AN-MOTORS CUSD-1

Блок управления CUSD-1 состоит из корпуса и электронного модуля MCSW и предназначен для двух распашных приводов (230В).

Блок управления AN-Motors CUSD-1 используется в новейших поколениях приводов и шлагбаумов фирмы AN-Motors — эргономичный, со светодиодом сигнализирующем об операции, встроенным приемником, дисплеем, кнопкой программирования и пониженным потреблением тока для повышения автономности.

CUSD-1 блок управления оснащен достаточным функциональным набором:

• четыре режима роботы привода;
• встроенный приемник и внешняя антенна (позволяет увеличить радиус действия пультов дистанционного управления);
• возможность подключения системы фотоэлементов;
• функция фото-тест (перед началом любого движения, блок управления автоматически проверяет работу всех подключенных фотоэлементов, и если все работает как надо, ворота приводятся в движение);
• возможность подключения сигнальной лампы;
• плавный старт и плавная остановка (уменьшение скорости привода во избежание сильного рывка при открывании и закрывании ворот, позволяет воротам работать плавно и бесшумно);
• режим калитки;
• регулировка времени работы и усилия каждого из приводов;
• автоматическое закрывание;
• обнаружение препятствий.

AN-MOTORS CUSD-1 — это плата управления MCSW-3.3 в специальном корпусе для линейных и рычажных автоматических приводов AN-MOTORS ASW5000 и ASW4000. Корпус блока управления имеет герметичный, ударопрочный корпус с защитой от попадания влаги (IP54). Плата управления поддерживает работу в широком диапазоне входного напряжения и имеет 4 режима работы. Оборудована дисплеем для индикации работы автоматики и двумя предохранителями высоковольтной и низковольтной части (F 10A и F 0,8A). Плата позволяет управлять как основными, так и дополнительными функциями воротной автоматики (задержка начала движения, выбор типа ворот, электромеханический замок — автоматическое открытие при старте привода, усилие и время работы, фототест — движение только после проверки устройств безопасности). На плате управления расположена радиоплата, работающая на частоте 433,92 МГц, поддерживающая динамическое кодирование и позволяющая хранить в памяти до 20 пультов передатчиков AN-MOTORS AT-4.

Технические характеристики блока управления CUSD-1.

• Питание, В: 230;
• Потребление тока, А: 5;
• Радиоприемник: Встроенный, динaмичecкий кoд (4ЗЗ.92 MГц), до 20 пультов;
• Количество приводов: 2;
• Максимальная мощность и ток двигателей, Вт; A: 2000Вт; 2А;
• Максимальный выход вспомогательного оборудования, В; А: 24В; 0,8А;
• Максимальное напряжение и мощность индикатора открытых ворот, В; Вт: 24В; 2Вт;
• Максимальная напряжение и мощность электрозамка, В; Вт: 24В; 2Вт;
• Максимальная мощность мигающей лампы, Вт: 100;
• Выход фототеста, В; А: 24В; 0,8А;
• Время работы, с: 3-40;
• Время паузы, с: 1-99;
• Время задержки открывания, с: 1-10;
• Время задержки закрывания, с: 1-10;
• Время предварительного мигания, с: 3;
• Аварийный источник питания: Нет;
• ceчeниe пoдключaeмыx пpoвoдoв: мaкc. 2.5 мм² (28-12AWG);
• Класс защиты, IP: 54;
• Диапазон рабочих температур, °C: от -20 до +50;
• Габаритные размеры, мм: 210x266x75;
• Вес, г: 1200.

Плата MCSW-3.3 позволяет подключить, как напрямую, так и через промежуточное реле следующее дополнительное оборудование и аксессуары:

• Сигнальную лампу AN-MOTORS F5000 или AN-MOTORS F5002;
• Внешний радиоприемник AN-MOTORS AR-1-1500;
• Фотоэлементы безопасности AN-MOTORS P5103;
• Кодовую панель AN-MOTORS DIP;
• Модуль открытия ворот с телефона PAL-ES;

Источник

AN-MOTORS CUSD-1

от 1 до 2 шт.	9500 руб.
от 3 до 4 шт.	9400 руб.
от 5 до 6 шт.	9300 руб.
от 7 до 8 шт.	9200 руб.
от 9 до 10 шт.	9100 руб.
от 11 шт.	9000 руб.

Блок управления AN-MOTORS CUSD-1

AN-MOTORS CUSD-1 — это плата управления MCSW-3.3 в специальном корпусе для линейных и рычажных автоматических приводов AN-MOTORS ASW5000 и ASW4000. Корпус блока управления имеет герметичный, ударопрочный корпус с защитой от попадания влаги (IP54). Плата управления поддерживает работу в широком диапазоне входного напряжения и имеет 4 режима работы. Оборудована дисплеем для индикации работы автоматики и двумя предохранителями высоковольтной и низковольтной части (F 10A и F 0,8A). Плата позволяет управлять как основными, так и дополнительными функциями воротной автоматики (задержка начала движения, выбор типа ворот, электромеханический замок — автоматическое открытие при старте привода, усилие и время работы, фототест — движение только после проверки устройств безопасности). На плате управления расположена радиоплата, работающая на частоте 433,92 МГц, поддерживающая динамическое кодирование и позволяющая хранить в памяти до 20 пультов передатчиков AN-MOTORS AT-4.

Плата MCSW-3.3 позволяет подключить, как на прямую, так и через промежуточное реле следующее дополнительное оборудование и аксессуары:

• Сигнальную лампу AN-MOTORS F5000 или AN-MOTORS F5002
• Внешний радиоприемник AN-MOTORS AR-1-1500
• Фотоэлементы безопасности AN-MOTORS P5103
• Кодовую панель AN-MOTORS DIP
• Модуль открытия ворот с телефона PAL-ES

Купить блок управления AN-MOTORS CUSD-1 для автоматики и выбрать удобный способ доставки Вы можете в нашем интернет-магазине, положив необходимое количество оборудования в корзину и оформив заказ on-line или же связавшись с отделом продаж по телефону: 8 800 302 22 53.

Основные разъемы

X1 (клеммы N, L, PE)	разъем для подключения к блоку напряжения питания
X2 (клеммы L1/L2/COM/PE)	разъем для подключения 1-го электродвигателя
X3 (клеммы L1/L2/COM/PE)	разъем для подключения 2-го электродвигателя
X4 (клеммы FL/COM/SL)	разъем для подключения сигнальной лампы (230 В

100 W max). X10, X13 (клеммы OP/CL/SBS/PED/S/+24V/PH1/PH2/PH.T/LC/NO/NC) клеммные колодки подключения управляющих устройств, устройств безопасности, питание дополнительных устройств (аксессуары) X9 разъем для подключения внешней антенны

Запись и удаление пультов

Запись и удаление пультов радиоуправления AN-MOTORS AT-4 осуществляется в настройке «Lr» с помощью дисплея и кнопок платы управления. Логика работы пульта радиоуправления соответствует выбранному режиму работы «OL».

Примечание: перед первым программированием пультов, очистите память радиоприемника от записанных ранее кодов пультов.
Примечание: перед записью пульта выньте разъем Х9 с антенной. После записи пульта вставьте разъем Х9 на место.
Примечание: если пульт утерян, во избежание несанкционированного проникновения на территорию, необходимо удалить из памяти модуля номер (код) утерянного пульта. Если номер утерянного пульта неизвестен, то удалите все номера (коды) пультов и заново запишите все пульты.
Примечание: после включения модуля в сеть первая команда с пульта радиоуправления выполняет открытие ворот.

Источник

Блок управления для приводов серии ASW AN-Motors CUSD-1

Описание AN-Motors CUSD-1:

Назначение:
Блок управления для приводов серии ASW для распашных ворот.

Технические характеристики блока управления CUSD-1:
• Напряжение питания: 230В (±10%) / 50Гц
• Потребляемая мощность блока (не более): 4Вт
• Максимальная коммутируемая мощность: 2×1000Вт
• Радиоуправление: динамический код / 433,92МГц
• Степень защиты оболочки: IP54
• Сечение подключаемых проводов макс.: 2,5мм2 (28-12AWG)
• Диапазон рабочих температур: -20ºС … +50ºС
• Габаритные размеры (не более): 210×266×75мм
• Вес (не более): 1,2кг

Купить AN-Motors CUSD-1 в компании Layta по привлекательной цене. AN-Motors CUSD-1: описание, характеристики, отзывы покупателей, фотографии и сопутствующие товары. Широкий выбор товаров категории Запчасти для шлагбаумов и автоматики на сайте Layta.ru.

Характеристики AN-Motors CUSD-1:

Описание представленного продукта содержит справочный характер и может отличаться от технической документации производителя. Советуем вам при оформлении заказа проверять наличие выбранных вами функций и свойств. Если вы выявили отклонения в описании, то вы всегда можете об это сообщить – отметив ошибку и нажав кнопки клавиатуры SHIFT + ENTER

Источник

AN-Motors CUSD-1 блок управления

• Кол-во подключаемых приводов : 2
• Напряжение питания привода : 230 В
• Макс. мощность привода : 1000 Вт.
• Напряжение питания : 230 В
• Класс защиты : IP 54
• Рабочая температура : -20. +50°C
• Встроенный радиоприемник : Да
• Материал корпуса : Пластик

Все характеристики

При покупке оборудования на нашем сайте Вы можете быть уверенны в том, что конечная стоимость не изменится. Цены на все товары из нашего ассортимента указаны с учетом НДС.

Мы работаем с большим количеством служб доставки, чтобы вы могли выбрать наиболее удобный для себя вариант.
* Подробности уточняйте у менеджера.

Наша компания работает на прямую со всеми поставщиками товаров из нашего ассортимента. Приобретая оборудование у нас Вы получаете качественный товар с официальной гарантией от производителя. Ремонт и диагностику осуществляют высококвалифицированные специалисты, которые проходят ежегодную аттестацию.

Монтаж под ключ любой сложности:

• качественная работа
• соблюдение сроков
• окончательная стоимость

AN-Motors CUSD-1 — блок управления для приводов серии ASW для распашных ворот.

Блок оборудован встроенным радиоприемником с динамическим кодом, работающем на частоте 433 МГц.

Остался вопрос где купить AN-Motors CUSD-1 блок управления для распашных моторов по выгодной цене у официального дилера в Москве? Звоните!
