По призводительности (что получилось) скажу в конце статьи. Отмечу лишь, что остался ею весьма доволен (как для этого аппарата под свои цели и задачи), при этом цена апгрейда именно «железа» вылилась всего в 30 долларов.

2.3. Разбор ноутбука:

Переворачиваем ноутбук днищем к себе. Крестовой отверткой PH-1 откурчиваются все винтики на днище ноутбука, затем сбоку ноутбука вытягивается пластиковая заглушка под оптический DVD привод (крепится одним винтом). Под вытащенной заглушкой будет еще три мелких винтика, которые нужно открутить. Всё. Затем пластиковой картой аккуратно по периметру вскрываем/отщёлкиваем крышку ноутбука. Снимается крышка весьма легко. Материнская плата очень маленькая. Стоит нерушимая пломба Lenovo внутри. В ноутбуке отсутствует система охлаждения, только пассивное охлаждение (что логично при tdp процессора в 6 w). (Для сравнения — в 110-15ACL , где есть слот SO-DIMM- есть дискретная карта, более мощный процессор и активная система охлаждения/кулер/теплоотводящая трубка) Но в нашей комплектации в ноутбуке нет ничего, внутри пустой. Можно делать тайники в корпусе ноутбука для чего-то важного ))) Как следствие — при ежедневном использовании — он очень лёгкий и это (непривычно) комфортно. Ноут, конечно, для своих офисных задач и не более. Кому-то более и не нужно, тогда и платить больше незачем.

Фото мат. платы:

Как можно видеть на фото — интерфейс SATA III под родной HDD — входит прямо в мат. плату.

imho, на него целесообразнее будет повесить новокупленный SSD с системным разделом (всего 1 соединением) — в отличие от второго разъёма SATA III (под оптический привод) где соединение — уже через отдельный шлейф и ODD-коннектор (это на фото — отдельная микросхемка в центре на двух винтиках) + будет адаптер или оптибей: в итоге диск подключится через 4 соединения).

2.4. Замена родного HDD на SSD — проста (для тех, кто никогда не делал) и занимает всего пару минут:

Предварительно: сняли статическое элеткричество с себя, на всяк. сулчай отсоединили питание аккумуляторной батареи.

1) открутил 4 винтика держащие салазки с HDD, движение назад (вынул диск из разъема), снял салазки с диском с корпуса.

2) открутил еще 4 винтика, которые крепят уже сам HDD к салазкам. Снял HDD — поставил вместо него SSD — и установил, закрутил всё назад в обратном прядке.

2.5. Установка HDD в качестве второго диска.

2.5.1. Наличие ODD-коннектора.

• Предварительно сперва нужно убедиться, что в апарате имеется ODD-коннектор со шлейфом: ODD BOARD L80T7 W/FFC, партномер детали для поиска/покупки 5C50L46237, к которому будет подсоединяться HDD.

• В IdeaPad 110-15ibr 80T7004TRA данный коннектор стоит (Убедиться в этом можно или вскрыв аппарат (визуально) или (не вскрывая аппарат) посмотреть на оф. сайте в разделе «поддержка» в подразделе «детали» по серинийному номеру аппарата на вкладке «в заводском исполнении». Там указаны детали, которыми с завода комплектуется конкретно Ваш ноутбук ). В нашем случае — хорошо, установлен, значит отдельно приобретать эту деталь в процессе апгрейда уже не нужно.

• У кого в его ideapad 110-15ibr ODD-коннектор не установлен, то выглядит он, как на фото ниже:

2.5.2. Как вообще устанавливается второй диск в Lenovo 110-15 ?:

Кто читает данную статью и у кого Lenovo IdeaPad 110-15 иной, нежели 80T7004TRA, в котором физически DVD-привод установлен, тем повезло, там всё просто:

— 1) Вытащили привод из корпуса — отсоединили от своего DVD-привода две вещи: a) лицевую панель и b) крепление уголком (с помощью которого оптический привод винтиком крепится к корпусу ноутбука).

— 2) Купили грошовый оптибей высотой 9,5 мм (лучше не пластик, а алюминиевый, для отвода тепла), вставили туда диск, присоединили к оптибею эти два компонента (которые не нужно докупать дополнительно): уголок-крепление и лицевую панель, установили всё обратно вместо привода. Всё.

В случае же с Lenovo IdeaPad 110-15 80T7004TRA — ситуация иная. Об этом — далее.

2.5.3 Заглушка-карман. Концепт заглушки.-кармана для под установку второго диска.

В аппарате имеется специализированная пластиковая заглушка-карман на месте оптического привода с местом и креплениями под диск а так же креплением к корпусу. Выглядит она так (моё фото):

Называется заглушка DUMMY ODD BLACK L80T7, Part No детали 5M20L46207.

Вот еще пара фото (уже с оф. сайта Lenovo) с других ракурсов (см. спойлер):

Концепт заглушки (в теории) в 110-15ibr 80T7004TRA предусматривает установку диска еще более простую, чем в моделях, где DVD привод стоит физически, что обусловлено следующим:

1) Заглушка уже изначально сделана а-ля адаптер с местом под диск, форм-фактор 2,5 дюйма, все крепления имеются. Такой себе штатный переходник-оптибей в комплекте.

2) Как следствие (согласно концепта)- для установки диска с помошью родной заглушки пользователю нет надобности искать днём с огнём и докупать дополнительно такие 3 компонента, как :

• — оптибей 9,5 мм
• — ODD BRACKET — металлический уголок-крепление для оптибея, для крепления к корпусу.
• — ODD-BEZEL (лицевая панель) для оптибея (конкретно под боковую грань данного ноутбука).

Это приятно, что не нужно дополнительно вкладываться.

3) Отсутствие необходимости вскрывать / разбирать ноутбук, т.к. в этой модели заглушка-адаптер вынимается ровно за 10 секунд, как карман, достаточно просто открутить один-единственный винтик, вот этот винтик, как на фото ниже:

Это весьма удобно, т.к. (например) поставивив объемный диск, скажем, на 2 Tb (ноут поддерживает) под файлы в этот карман-заглушку, всегда моментом можно свои данные физически забрать из ноутбука. А ноутбук бюджетный — его особо не жалко. А вот данные — ценны. Такое быстрое и простое (без разбора) конструктивное решение по извелечению кармана с диском из ноутбука встретишь не часто. Обычно нужно или клвиатуру сперва отсоединить, или корпус всего ноутбука вскрыть.

2.5.4. Что нужно, чтобы подсоединить второй диск? Адаптер.

• Концепт заглушки (описанный в п.2.5.3), кроме вышеперечисленного, предусматривает, также, одно дополнитетельное приобретение со стороны пользователя: покупку адаптера под интерфейс SATA III: с диска — на ODD-коннектор — ODD BOARD L80T7 W/FFC Part No 5C50L46237.

Чтобы было понятно, зачем нужен адаптер — иллюстрирую фотографией. Эти два разъёма нужно совместить:

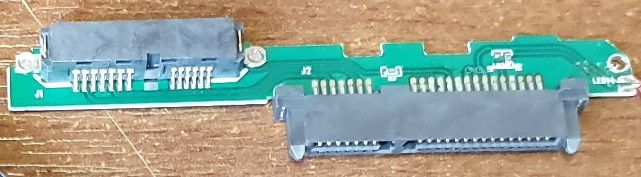

Под это подразумевается покупка вот такого вот адаптера, как на фото ниже:

Данный адаптер можно приобрести как отдельно, так и уже внутри оптибея (купив оптибей).

В итоге, подсоединение HDD / SSD диска через адаптер к мат.плате будет выглядеть так (аж 4 соединения вместо 1-го):

Вся эта конструкция, понятно, находится, в штаном заглушке-кармане. (Фото — вне кармана — специально для наглядности подсоединений адаптеров).

• Непонятно одно, почему сразу в родной заглушке Lenovo не было поставлено этого адаптера изначально. Данный адаптер стоит копейки в буквальном смысле. А вот отсутствие оного есть проблема для пользователя. В любом случае — концепт заглушки предусматривает его приобретение, т.к. по другому (без него) диск к мат. плате не подключить. Значит, по идее этот адаптер должен подсоединяться к диску очень легко — вставляясь/вщёлкиваясь пользователем в пазы этой самой заглушки-кармана. Собственно, прямоугольные вырезы и дырочки в микросхеме-адаптере как раз для этого и есть и они даже действительно подходят в заглушку и адаптер в неё как-бы ложится. Но не всё так однозначно.Об этом — далее.

2.5.5. Варианты апгрейда по установке 2-го диска. Какие детали нужно докупить и что для этого нужно сделать?

Итак. Существует 3 варианта. (Каждый вибирает себе свой вариант).

1) Вариант №1. Рекомендуемый вариант. Но нужно дополнительно докупить:

• карман-оптибей HDD высотой 9,5 мм (внутри которого штатно встроен адаптер из п.2.5.4).

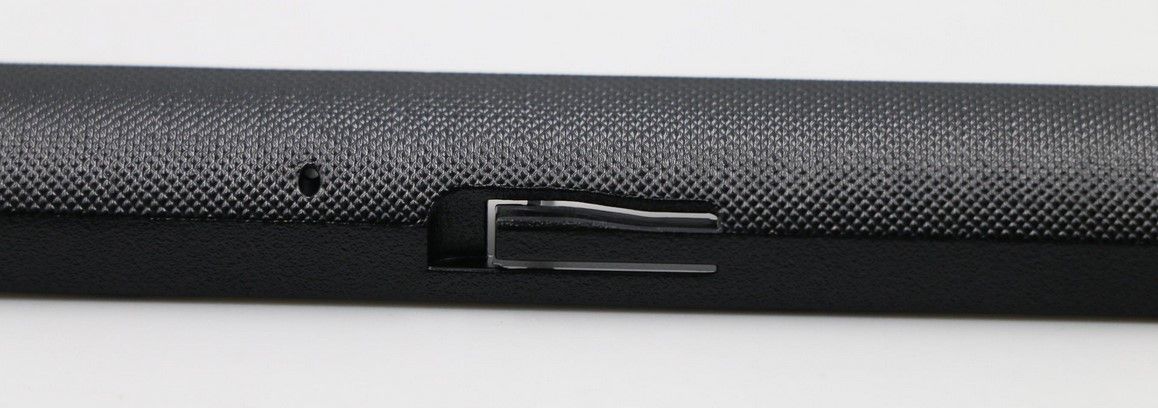

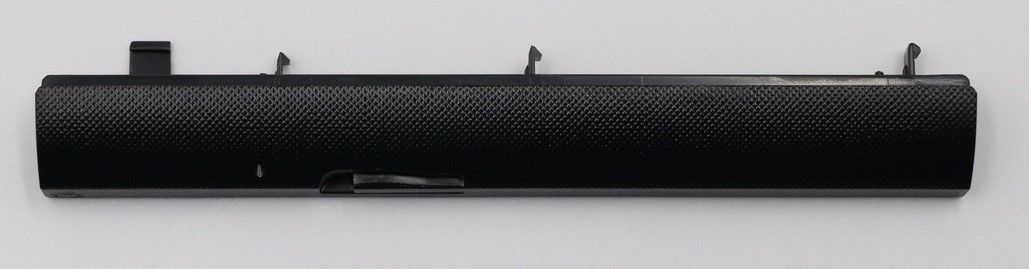

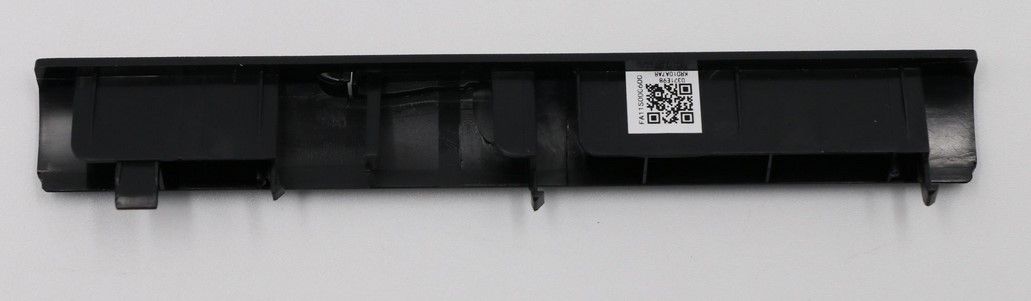

• лицевую панель к оптибею под названием ODD BEZEL L80T7 15T партномер детали 5B30L46250. Выглядит панель так:

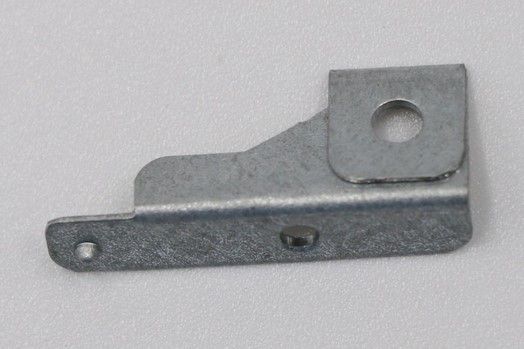

• купить крепление под названием ODD BRACKET L80T6 Part No 5B40L45726. Выглядит так:

Необходим для того, чтобы прикрепить оптибей к корпусу ноутбука.

Родная заглушка-карман в этом варианте не задействована и идёт в утиль.

2) Вариант №2. Для любителей «поколхозить» или для тех, кто не нашел либо не хочет дополнительно покупать лицевую панель ODD BEZEL L80T7 15T Part No 5B30L46250.

Суть в том, чтобы просто аккуратно отрезать /отпилить тонким лобзиком лицевую панель от родной пластиковой заглушки-кармана (как на фото ниже — слева под красной линией) и просто приклеить её на купленный оптибей (справа на фото), получив таким образом оптибей с «родной» лицевой панелью.

• В данном случае не нужно будет дополнительно докупать лицевую панель. Это плюс.
• Но есть риск неровно отрезать/состыковать/приклеить, в результате чего просто оптибей/панель будут выпирать из ноутбука, либо недоставать, либо будут «нефеншуйные» щели и т.д. Т.е. весьма стрёмный в этом плане вариант. Исключительно для любителей.
• Этот вариант не исключает поиск и покупку крепления к оптибею к корпусу (но можно изначально задаться целью найти оптибей с таким креплением).

3) Вариант №3. Использование родной заглушки-кармана без установки в ноутбук внешнего оптибея.

Собственно вариант 3 — это то, как должно быть «по правильному» согласно самой сути идеи и концепту заглушки-кармана

(описывалось в п. 2.5.3), когда не нужно докупать никаких стронних оптибеев. Вынул встроенный карман Lenovo — вставил диск — засунул в карман обратно.

А теперь — главное: вся эта оригинальная красиво сделанная заглушка-карман (далее — карман) — качественый муляж.

Если бы она была сделана просто пластиковой заглушкой, к ней не было бы никаких претензий в принципе. Но она же специально сделана чётким карманом под диск со всеми креплениями и т.д. Т.е. этот карман-заглушку специально для этого разработали. Судите сами (фото):

Зачем нужен оптибей, если диск 2,5″ в этот карман вставляется чётко: снизу есть 4 отверстия под винты и с боков так же есть еще 4 отверстия под крепёжные винты. Но диск может там находиться вообще без крепёжных винтов, т.к. в кармане имеются также весьма прочные пластиковые пружинящие защёлки, которые отлично держат диск и без винтов. Поднять карман с диском на зещёлках — перевернуть вверх дном — потрясти — диск не выпадет из кармана. На первый взгляд — всё супер.

Муляжом inho этот карман является потому, что (я так думаю и практически в этом уверен) его целенаправленно разработали таким образом, чтобы нельзя было вставить адаптер в диск, находящийся в этом кармане, или совместить сам диск с карманом, чтобы после этого соединиться с интерфейсом, а если удалось подогнать и соединиться с интерфейсом , то тогда происходит сдвиг и карман смещается вместе с креплением, т.е. становится невозможным подсоединить сам карман винтиком к корпусу. Я это проиллюстрирую далее в фотографиях. Идея — (с точки зрения компании) весьма правильная. Разработка способствует невозможности (затруднению) апгрейда ноутбука, понуждая пользователя покупать новый аппарат.

Однако, я не захотел засовывать в аппарат внешний оптибей, докупать лицевую панель с креплением.

По моему мнению, если такой карман есть, значит концепт кармана непременно должен быть соблюдён и диск в ноутбуке должен быть именно в нём. Если же конструкция кармана была непреданамеренной, тогда нужно подогнать и доработать эту конструкцию, чтобы она выполяна свою функцию по назначению.

Именно поэтому я выбрал для себя вариант апгрейда №3.

Ниже в следующем пункте — пошагово расписываю, как доработать штатный карман, предустановленный в аппарате.
